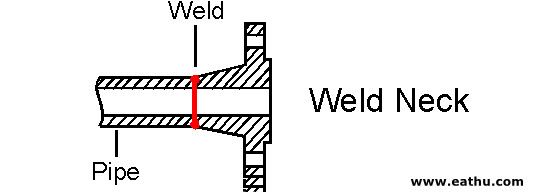

Dimensions and Weight Chart for ASME/ANSI B16.5 Class 2500 Weld Neck Flange
| Pipe | Flange | Hub | Raised | Drilling Template | Approx. | |||||||
| Face | Weight | |||||||||||
| Norm. | O D | D | J | b | h | a | m | g | Number | l | k | ≈ |
| size | in. | in. | in. | in. | in. | in. | in. | in. | in. | in. | Pounds | |
| mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | Kgs | ||
| 1/2" | 0,84 | 5,25 | 1,19 | 2,88 | 0,84 | 1,69 | 1,38 | 4 | 0,88 | 3,50 | 6,9 | |
| 21,3 | 133,4 | 30,2 | 73,2 | 21,3 | 42,9 | 35,1 | 22,4 | 88,5 | 3,12 | |||
| 3/4" | 1,05 | 5,50 | 1,25 | 3,12 | 1,05 | 2,00 | 1,69 | 4 | 0,88 | 3,75 | 8,1 | |
| 26,7 | 139,7 | 31,8 | 79,2 | 26,7 | 50,8 | 42,9 | 22,4 | 95,3 | 3,70 | |||
| 1" | 1,315 | 6,25 | 1,38 | 3,50 | 1,32 | 2,25 | 2,00 | 4 | 1,00 | 4,25 | 11,5 | |
| 33,4 | 158,8 | 35,1 | 88,9 | 33,5 | 57,2 | 50,8 | 25,4 | 108,0 | 5,24 | |||
| 1 1/4" | 1,66 | 7,25 | 1,50 | 3,75 | 1,66 | 2,88 | 2,50 | 4 | 1,12 | 5,12 | 17,0 | |
| 42,2 | 184.2 | 38,1 | 95,3 | 42,2 | 73,2 | 63,5 | 28,4 | 130,0 | 7,74 | |||
| 1 1/2" | 1,90 | 8,00 | 1,75 | 4,38 | 1,90 | 3,12 | 2,88 | 4 | 1,25 | 5,75 | 24,0 | |
| 48,3 | 203,2 | 44,5 | 111,3 | 48,3 | 79,2 | 73,2 | 31,8 | 146,1 | 10,9 | |||
| 2" | 2,375 | 9,25 | 2,00 | 5,00 | 2,38 | 3,75 | 3,62 | 8 | 1,12 | 6,75 | 35,7 | |
| 60,3 | 235,0 | 50,8 | 127,0 | 60,5 | 95,3 | 91,9 | 28,4 | 171,5 | 16,2 | |||
| 2 1/2" | 2,875 | 10,50 | 2,25 | 5,62 | 2,88 | 4,50 | 4,12 | 8 | 1,25 | 7,75 | 52,2 | |
| 73,0 | 266,7 | 57,2 | 142,7 | 73,2 | 114,3 | 104,6 | 31,7 | 196,9 | 23,7 | |||
| 3" | 3,50 | 12,00 | 2,62 | 6,62 | 3,50 | 5,25 | 5,00 | 8 | 1,38 | 9,00 | 79,7 | |
| 88,9 | 304,8 | 66,5 | 168,1 | 88,9 | 133,4 | 127,0 | 35,0 | 228,6 | 36,2 | |||
| 4" | 4,50 | 14,00 | 3,00 | 7,50 | 4,50 | 6,50 | 6,19 | 8 | 1,62 | 10,75 | 122 | |
| 114,3 | 355,6 | 76,2 | 190,5 | 114,3 | 165,1 | 157,2 | 41,1 | 273,1 | 55,3 | |||
| 5" | 5,563 | 16,50 | 3,62 | 9,00 | 5,56 | 8,00 | 7,31 | 8 | 1,88 | 12,75 | 204 | |
| 141,3 | 419,1 | 91,9 | 228,6 | 141,2 | 203,2 | 185,7 | 47,8 | 323,9 | 92,5 | |||
| 6" | 6,625 | 19,00 | 4,25 | 10,75 | 6,63 | 9,25 | 8,50 | 8 | 2,12 | 14,50 | 315 | |
| 168,3 | 482,6 | 108,0 | 273,1 | 168,4 | 235,0 | 215,9 | 53,8 | 368,3 | 143 | |||
| 8" | 8,625 | 21,75 | 5,00 | 12,50 | 8,63 | 12,00 | 10,62 | 12 | 2,12 | 17,25 | 474 | |
| 219,1 | 552,5 | 127,0 | 317,5 | 219,2 | 304,8 | 269,7 | 53,8 | 438,2 | 215 | |||
| 10" | 10,75 | 26,50 | 6,50 | 16,50 | 10,75 | 14,75 | 12,75 | 12 | 2,62 | 21,25 | 894 | |
| 273 | 673,1 | 165,1 | 419,1 | 273,1 | 374,7 | 323,9 | 66,5 | 539,8 | 406 | |||
| 12" | 12,75 | 30,00 | 7,25 | 18,25 | 12,75 | 17,38 | 15,00 | 12 | 2,88 | 24,38 | 1260 | |
| 323,8 | 762,0 | 184,2 | 463,6 | 323,9 | 441,5 | 381,0 | 73,2 | 619,3 | 572 | |||
For the material and working pressure,like 150psi,300psi,400psi,600psi,900psi,1500psi,2500psi, please check from WELD NECK FLANGE
