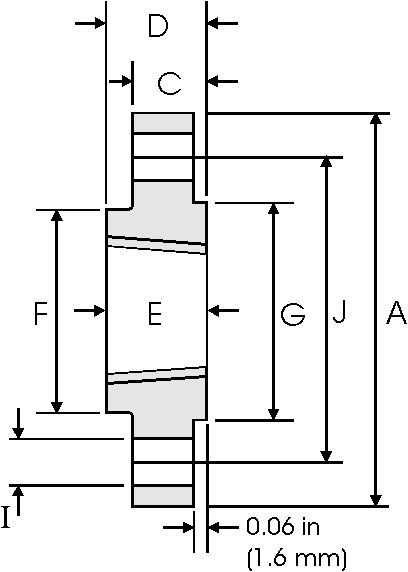

ASME/ANSI B16.5 Threaded Flange 150LBS Dimensions and Weight List
Threads according to ASME B1.20.1
| Pipe | Flange | Hub | Raised | Bolting Dimensions | Approx. | ||||||
| Face | Weight | ||||||||||
| A | C | D/E | F | G | H | I | J | ||||
| Nominal | O D | D | J | b | h/h1 | m | g | Number | l | k | ≈ |
| Size | in. | in. | in. | in. | in. | in. | in. | in. | in. | Pounds | |
| mm | mm | mm | mm | mm | mm | mm | mm | mm | Kgs | ||
| 1/2" | 0,84 | 3,50 | 0,44 | 0,62 | 1,19 | 1,38 | 4 | 0,62 | 2,38 | 0,9 | |
| 21,3 | 88,9 | 11,2 | 15,7 | 30,2 | 35,1 | 15,7 | 60,5 | 0,39 | |||
| 3/4" | 1,05 | 3,88 | 0,50 | 0,62 | 1,50 | 1,69 | 4 | 0,62 | 2,75 | 1,2 | |
| 26,7 | 98,6 | 12,7 | 15,7 | 38,1 | 42,9 | 15,7 | 69,9 | 0,56 | |||
| 1" | 1,315 | 4,25 | 0,56 | 0,69 | 1,94 | 2,00 | 4 | 0,62 | 3,12 | 1,7 | |
| 33,4 | 108,0 | 14,2 | 17,5 | 49,3 | 50,8 | 15,7 | 79,2 | 0,78 | |||
| 1 1/4" | 1,66 | 4,62 | 0,62 | 0,81 | 2,31 | 2,50 | 4 | 0,62 | 3,50 | 2,3 | |
| 42,2 | 117,3 | 15,7 | 20,6 | 58,7 | 63,5 | 15,7 | 88,9 | 1,03 | |||
| 1 1/2" | 1,90 | 5,00 | 0,69 | 0,88 | 2,56 | 2,88 | 4 | 0,62 | 3,88 | 2,9 | |
| 48,3 | 127,0 | 17,5 | 22,4 | 65,0 | 73,2 | 15,7 | 98,6 | 1,32 | |||
| 2" | 2,375 | 6,00 | 0,75 | 1,00 | 3,06 | 3,62 | 4 | 0,75 | 4,75 | 4,5 | |
| 60,3 | 152,4 | 19,1 | 25,4 | 77,7 | 91,9 | 19,1 | 120,7 | 2,06 | |||
| 2 1/2" | 2,875 | 7,00 | 0,88 | 1,12 | 3,56 | 4,12 | 4 | 0,75 | 5,50 | 7,2 | |
| 73,0 | 177,8 | 22,4 | 28,4 | 90,4 | 104,6 | 19,1 | 139,7 | 3,28 | |||
| 3" | 3,50 | 7,50 | 0,94 | 1,19 | 4,25 | 5,00 | 4 | 0,75 | 6,00 | 8,5 | |
| 88,9 | 190,5 | 23,9 | 30,2 | 108,0 | 127,0 | 19,1 | 152,4 | 3,85 | |||
| 3 1/2" | 4,00 | 8,50 | 0,94 | 1,25 | 4,81 | 5,50 | 8 | 0,75 | 7,00 | 10,6 | |
| 101,6 | 215,9 | 23,9 | 31,8 | 122,2 | 139,7 | 19,1 | 177,8 | 4,81 | |||
| 4" | 4,50 | 9,00 | 0,94 | 1,31 | 5,31 | 6,19 | 8 | 0,75 | 7,50 | 11,7 | |
| 114,3 | 228,6 | 23,9 | 33,3 | 134,9 | 157,2 | 19,1 | 190,5 | 5,30 | |||
| 5" | 5,563 | 10,00 | 0,94 | 1,44 | 6,44 | 7,31 | 8 | 0,88 | 8,50 | 13,4 | |
| 141,3 | 254,0 | 23,9 | 36,6 | 163,6 | 185,7 | 22,4 | 215,9 | 6,07 | |||
| 6" | 6,625 | 11,00 | 1,00 | 1,56 | 7,56 | 8,50 | 8 | 0,88 | 9,50 | 16,4 | |
| 168,3 | 279,4 | 25,4 | 39,6 | 192,0 | 215,9 | 22,4 | 241,3 | 7,45 | |||
| 8" | 8,625 | 13,50 | 1,12 | 1,75 | 9,69 | 10,62 | 8 | 0,88 | 11,75 | 26,7 | |
| 219,1 | 342,9 | 28,4 | 44,5 | 246,1 | 269,7 | 22,4 | 298,5 | 12,1 | |||
| 10" | 10,75 | 16,00 | 1,19 | 1,94 | 12,00 | 12,75 | 12 | 1,00 | 14,25 | 36,3 | |
| 273 | 406,4 | 30,2 | 49,3 | 304,8 | 323,9 | 25,4 | 362,0 | 16,5 | |||
| 12" | 12,75 | 19,00 | 1,25 | 2,19 | 14,38 | 15,00 | 12 | 1,00 | 17,00 | 57,7 | |
| 323,8 | 482,6 | 31,8 | 55,6 | 365,3 | 381,0 | 25,4 | 431,8 | 26,2 | |||
| 14" | 14,0 | 21,00 | 1,38 | 2,25 | 15,75 | 16,25 | 12 | 1,12 | 18,75 | 76,2 | |
| 355,6 | 533,4 | 35,1 | 57,2 | 400,1 | 412,8 | 28,4 | 476,3 | 34,6 | |||
| 16" | 16,0 | 23,50 | 1,44 | 2,50 | 18,00 | 18,50 | 16 | 1,12 | 21,25 | 98,7 | |
| 406,4 | 596,9 | 36,6 | 63,5 | 457,2 | 469,9 | 28,4 | 539,8 | 44,8 | |||
| 18" | 18,0 | 25,00 | 1,56 | 2,69 | 19,88 | 21,00 | 16 | 1,25 | 22,75 | 108 | |
| 457,2 | 635,0 | 39,6 | 68,3 | 505,0 | 533,4 | 31,8 | 577,9 | 48,9 | |||
| 20" | 20,0 | 27,50 | 1,69 | 2,88 | 22,00 | 23,00 | 20 | 1,25 | 25,00 | 136 | |
| 508 | 698,5 | 42,9 | 73,2 | 558,8 | 584,2 | 31,8 | 635,0 | 61,9 | |||
| 24" | 24,0 | 32,00 | 1,88 | 3,25 | 26,12 | 27,25 | 20 | 1,38 | 29,50 | 191 | |
| 609,6 | 812,8 | 47,8 | 82,6 | 663,4 | 692,2 | 35,1 | 749,3 | 86,9 | |||

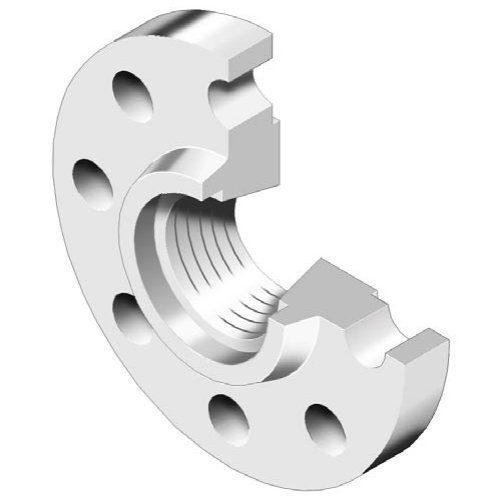

Check EATHU THREADED FLANGE
